Описание

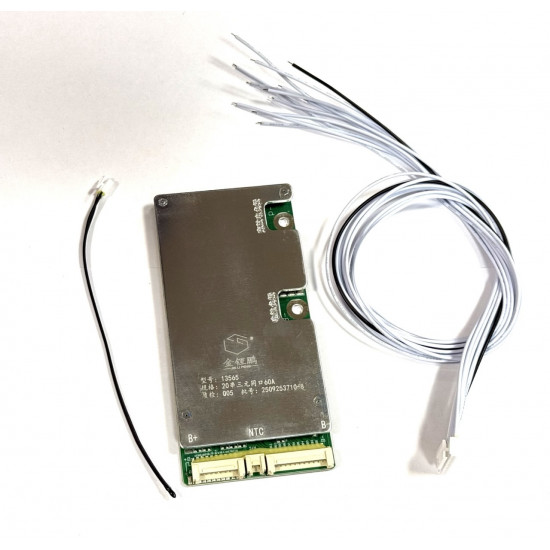

Плата защиты аккумулятора (BMS) для сборок 20S (72V Li-ion / Li-Po). Обеспечивает полный контроль батареи: защита от перезаряда, переразряда, короткого замыкания, перегрева и балансировка ячеек.

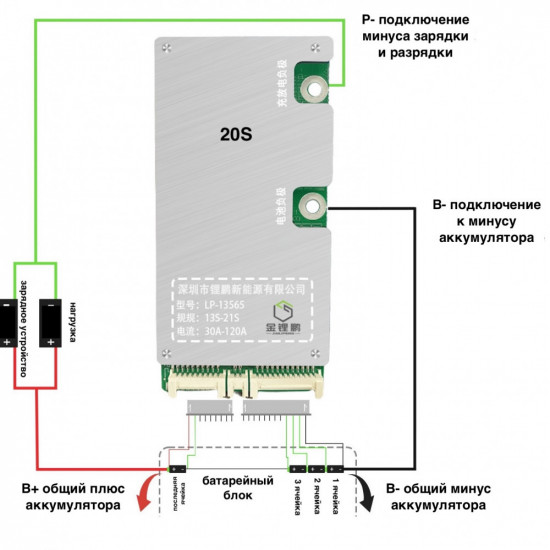

Цвета проводов балансировочного шлейфа могут не соответствовать полярности/порядку подключения. Перед установкой обязательно проверить распиновку мультиметром. Подключать только по схеме и фактической последовательности B0-B13

Подходит для мощных электросамокатов, электровелосипедов, электромотоциклов и другой техники с батареями 72V.

Характеристики

• Тип: BMS (плата защиты аккумулятора)
• Конфигурация: 20S (Li-ion / Li-Po)
• Номинальное напряжение: 72V (заряд до ~84V)
• Максимальное напряжение: до 85V
• Номинальный ток разряда: 60A
• Пиковый ток защиты: 185–215A
• Ток заряда: до 65–95A
• Защита от перезаряда: 4.25±0.05V на ячейку
• Защита от переразряда: 2.8±0.08V на ячейку
• Балансировка: есть
• Балансировочный ток: ~28mA
• Защита от короткого замыкания: есть
• Защита от перегрузки по току: есть
• Термодатчик: есть (NTC 10K)
• Температурная защита:
— заряд: ~54°C
— разряд: ~74°C
• Рабочая температура: -40°C до +65°C
• Потребление в режиме ожидания: ≤70μA
• Внутреннее сопротивление: ≤60 мΩ
• Размер: 135×65×12 мм
• Тип подключения: общий порт (common port)

Преимущества

• мощная плата для 72V систем с нагрузкой до 60A
• высокий запас по току — защита до 200A+
• балансировка ячеек — продлевает срок службы аккумулятора
• защита от короткого замыкания и перегрузки
• температурный контроль — защита от перегрева
• низкое сопротивление — меньше нагрев при работе
• подходит для мощных электросамокатов и электробайков
